MIERNIK REZYSTANCJI POWIERZCHNIOWEJ

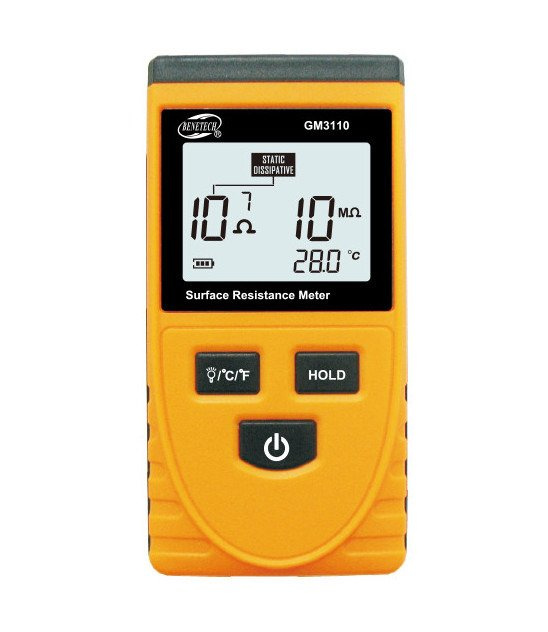

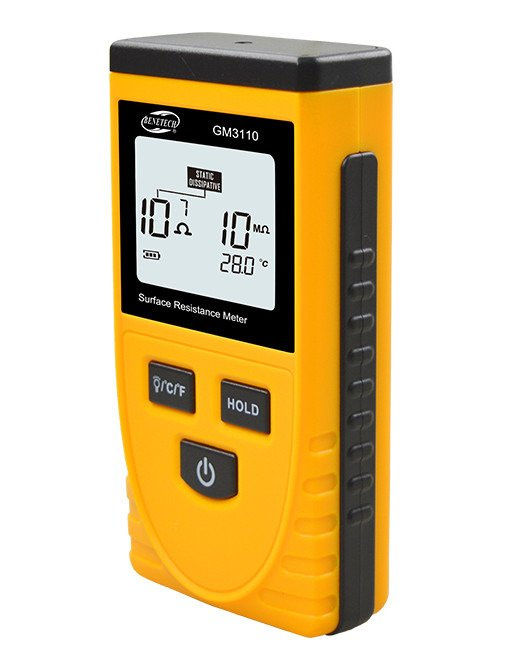

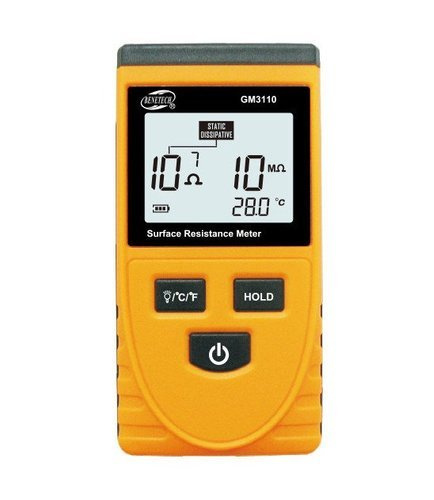

Miernik rezystencji powierzchni GM3110 marki Benetech, służy do pomiaru wartości oporu poprzez przyłożenie dwóch równoległych elektrod do mierzonej powierzchni, w celu ocenienia czy badany obiekt jest przewodnikiem, materiałem statycznym czy izolatorem.

Urządzenie może być równocześnie stosowany do pomiaru oporu na podłożu, ma to szczególne zastosowanie w przypadku różnych antystatycznych powierzchni.

Miernik jest zgodny z dyrektywami RoHS, CE, FC, SGS.

CECHY URZĄDZENIA

• Wyświetla trzy rodzaje materiałów (przewodzących, odprowadzających oraz izolacyjnych)
• Wyświetla temperaturę pomieszczenia
• Podświetlany wyświetlacz
• Wskaźnik baterii
• Zamiana jednostek temperatury (°C,°F)
• Funkcja zatrzymywania pomiaru (HOLD)

Materiał przewodzący (CONDUCTIVE) – Uziemienie takiego materiału pozwala na szybkie i skuteczne pozbycie się ładunków, materiały które charakteryzują się niską rezystancją (mniej niż 10^5Ω) i pozwalają na szybkie przemieszczanie się ładunku przez materiał.

Materiał rozpraszający (STATIC DISSIPATIVE) – Materiały, których rezystancja powierzchniowa jest większa od 10^5Ω ale mniejsza niż 10^12Ω. Ładunki statyczne spływają do uziemienia wolniej, w bardziej kontrolowany sposób, niż w przypadku materiałów przewodzących, przez co redukowany jest ich niszczący potencjał.

Materiał izolacyjny (INSULATIVE) – Nie są więc to materiały zabezpieczające przed ESD. Materiały, których rezystancja powierzchniowa jest wyższa niż 10^12Ω ,a więc mają wysoką rezystancje i są trudne do uziemienia. Ładunki statyczne pozostają przez dłuższy czas w materiałach tego typu.

SPECYFIKACJA TECHNICZNA

1. Pomiar rezystencji powierzchniowej

• Zakres: 10^3Ω - 10^10Ω
• Dokładność: 1Ω
• Czas reakcji pomiaru rezystencji: 1s

2. Pomiar temperatury

• Zakres: 0°C ~ 50°C / 32 ~ 122°F
• Dokładność: ± 2°C / ± 3.6°F

3. Pozostałe parametry

• Stan: fabrycznie nowy
• Wymiary urządzenia: 63,6mm x 31mm x 125,8mm
• Waga: 157.6g (bez opakowania)
• Zasilanie: bateria 9V 6F22

ZESTAW ZAWIERA

• Miernik rezystancji powierzchniowej
• Kabel do uziemienia urządzenia.
• Baterię
• Instrukcję w języku polskim
